Roda de canvi de format
La roda es defineix per acollir un format d’ampolla i conservar la relació amb el conjunt giratori de la línia.
Aquest exemple planteja la incorporació d’una ampolla nova en una línia existent. La roda que separa i guia els envasos correspon al format anterior; cal revisar el contorn de les entrades i la relació amb les guies, mantenint la referència del conjunt giratori.
La proposta és una roda mecanitzada en POM blanc natural, tractada com a utillatge substituïble. Cada format pot disposar del seu perfil mentre el muntatge central conserva una referència comuna. La definició parteix de l’ampolla i de la màquina receptora.
Criteris de disseny
Canvi de format ordenat
Cada perfil segueix l’ampolla corresponent i conserva una interfície central comuna.
Reposició repetible
Les referències del centrat, els perfils i les fixacions guien la roda següent.

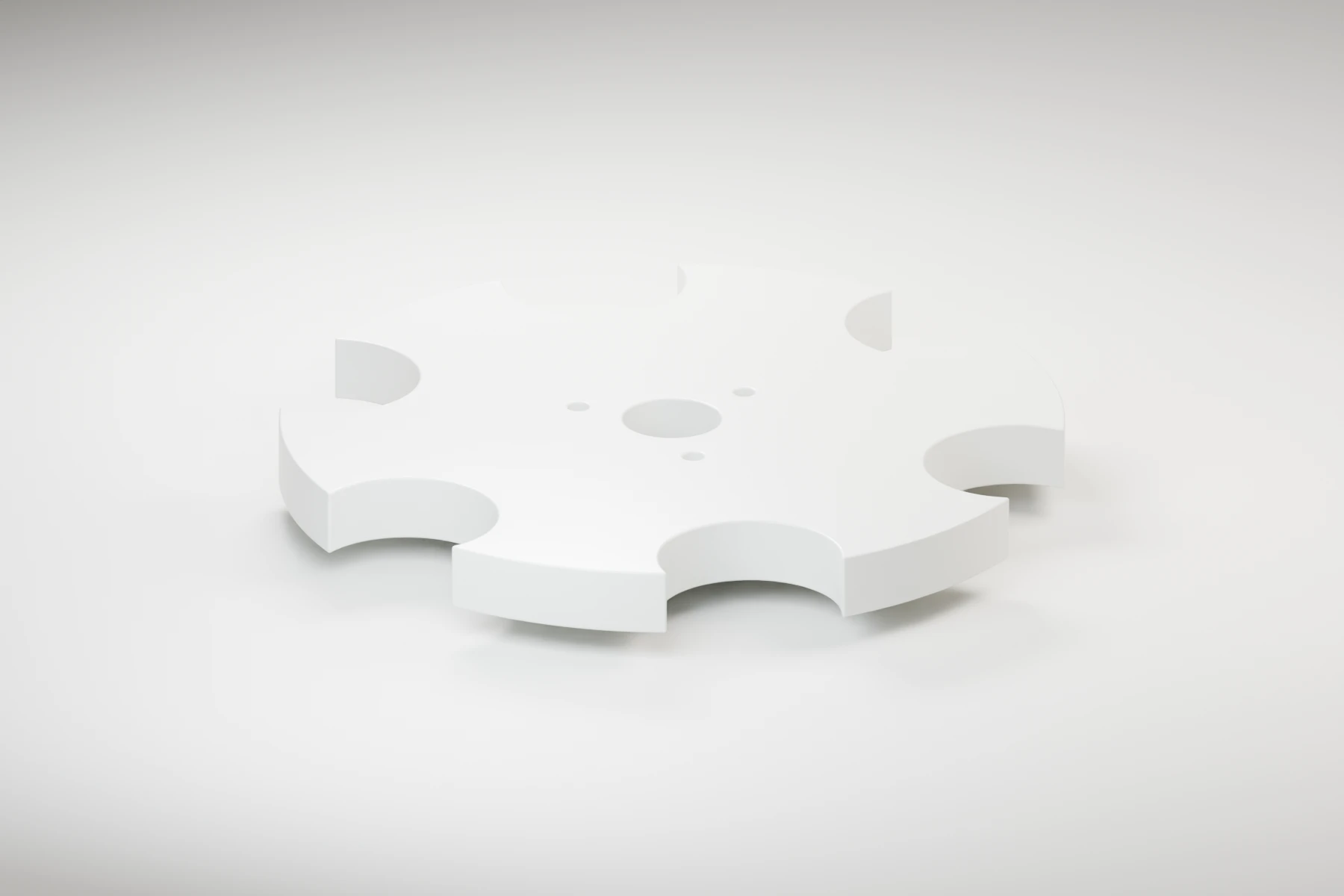

Sis posicions, una fase de treball
Sis allotjaments de perfil circular obren el perímetre del disc. Cada entrada acompanya el cos de l’ampolla mentre les guies fixes mantenen el seu recorregut. El POM permet mecanitzar el contorn i deixar una superfície regular a les zones de pas.
La posició angular dels allotjaments importa tant com el perfil. Es relaciona amb el pas dels envasos, les guies i el patró de muntatge. La revisió del conjunt inclou l’espai lliure per a l’ampolla abans de fixar el dibuix de fabricació.
Una peça preparada per al relleu de format

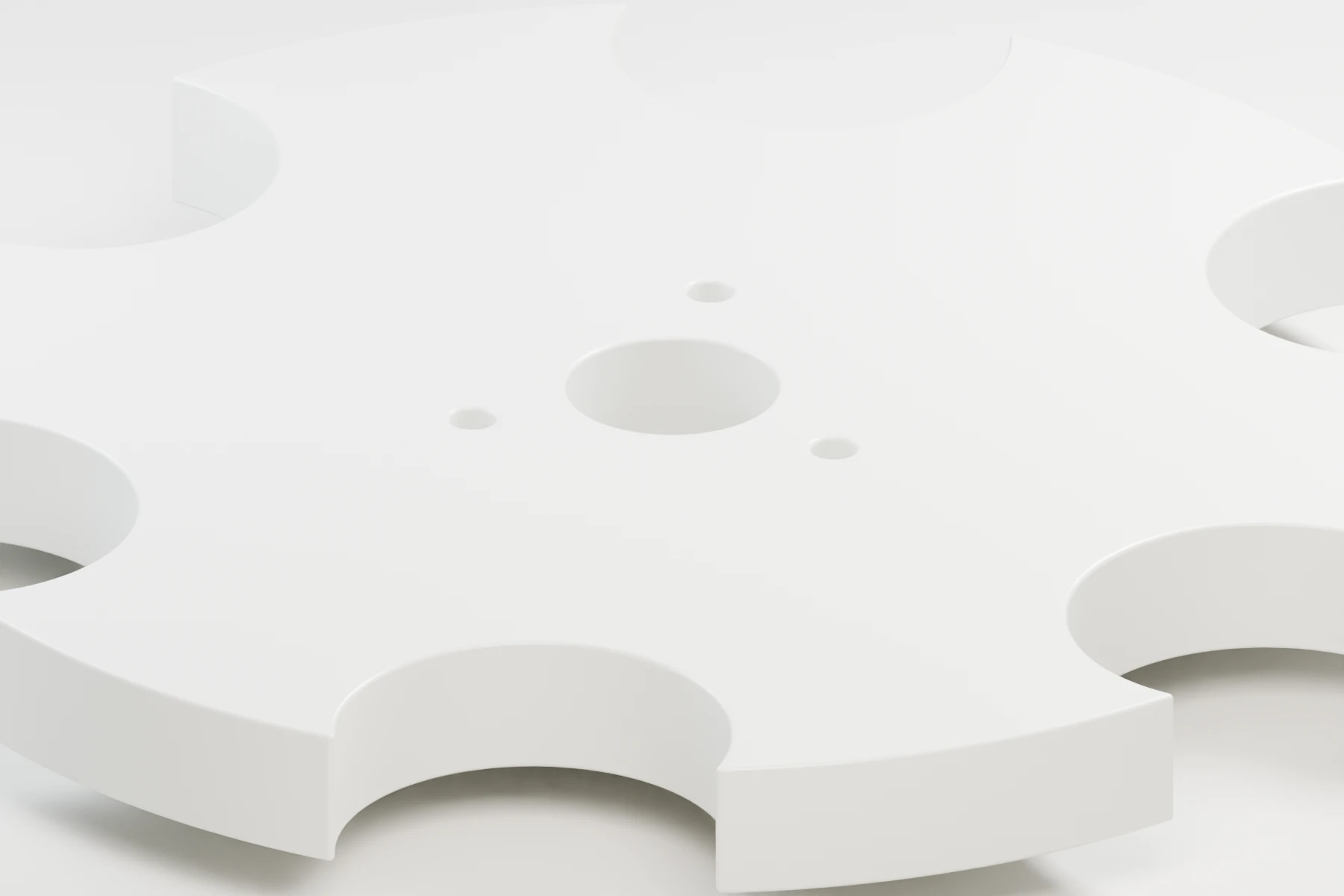

El forat central i els tres punts de fixació defineixen la unió amb el cub. A partir d’una placa de POM, la ruta reuneix el mecanitzat de cares, centrat i perfils. Els cantells es repassen a les zones que es manipulen i a les entrades d’ampolla.
El control relaciona el centrat amb la distribució dels sis allotjaments i les fixacions. Deixar aquestes referències documentades serveix per preparar la roda següent quan canvia el format, sense tornar a interpretar la unió central de la màquina.

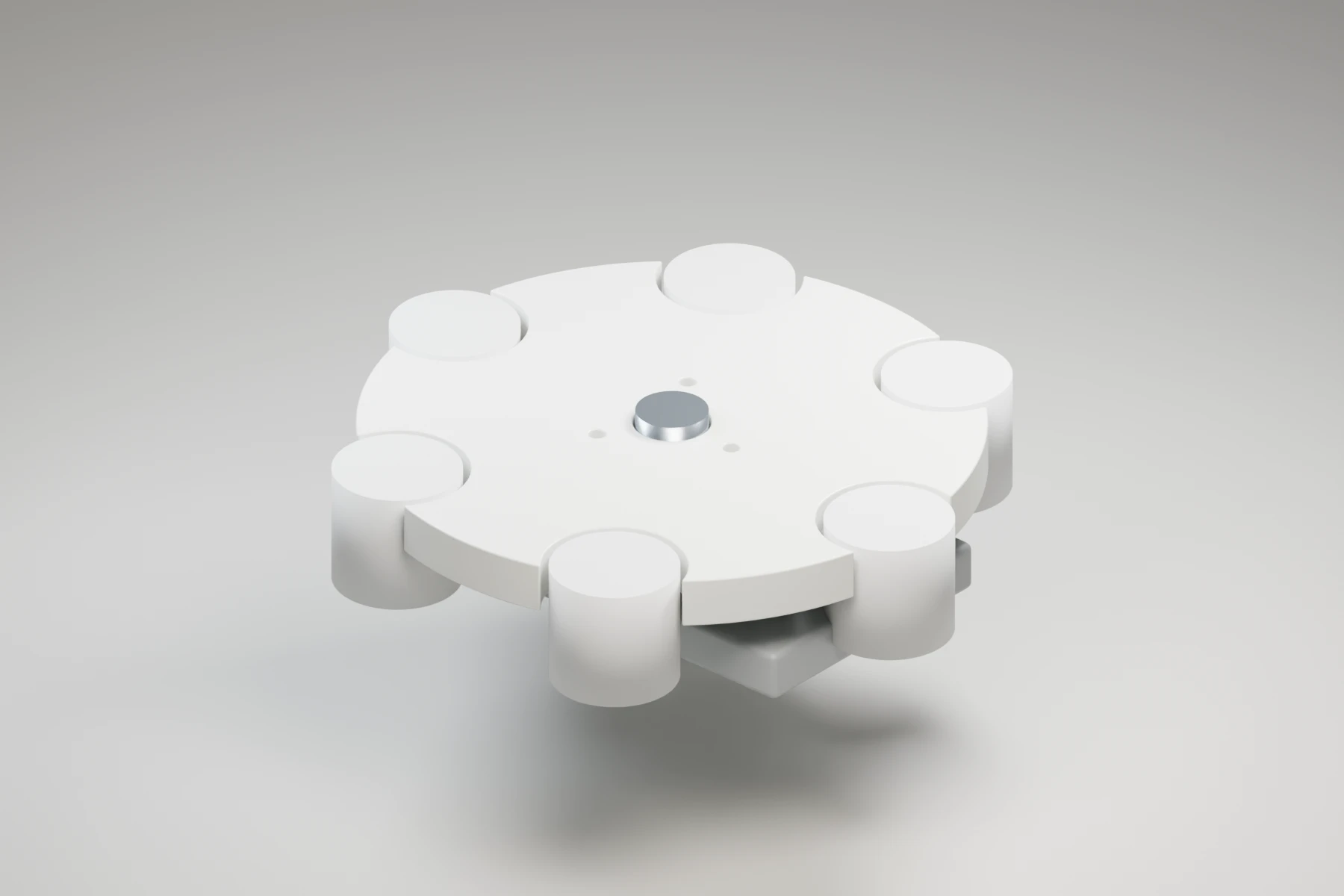

Integració a la màquina
Muntada al cub, la roda acompanya les ampolles entre les guies d’entrada i sortida. El perfil de cada allotjament i la fase del conjunt determinen el pas dels envasos.
Aplicació
La roda pren sentit quan el perfil de l’ampolla, les guies i el muntatge central es defineixen junts.
