Forquilla per a cilindre
Una forquilla mecanitzada des de massís relaciona la tija del cilindre amb una articulació existent.
Aquest exemple parteix d’una reposició curta de forquilles per a un cilindre articulat. L’extrem de la tija s’uneix a un punt de gir existent; la peça requereix una rosca posterior i un pas frontal compatibles amb les dues parts del mecanisme.

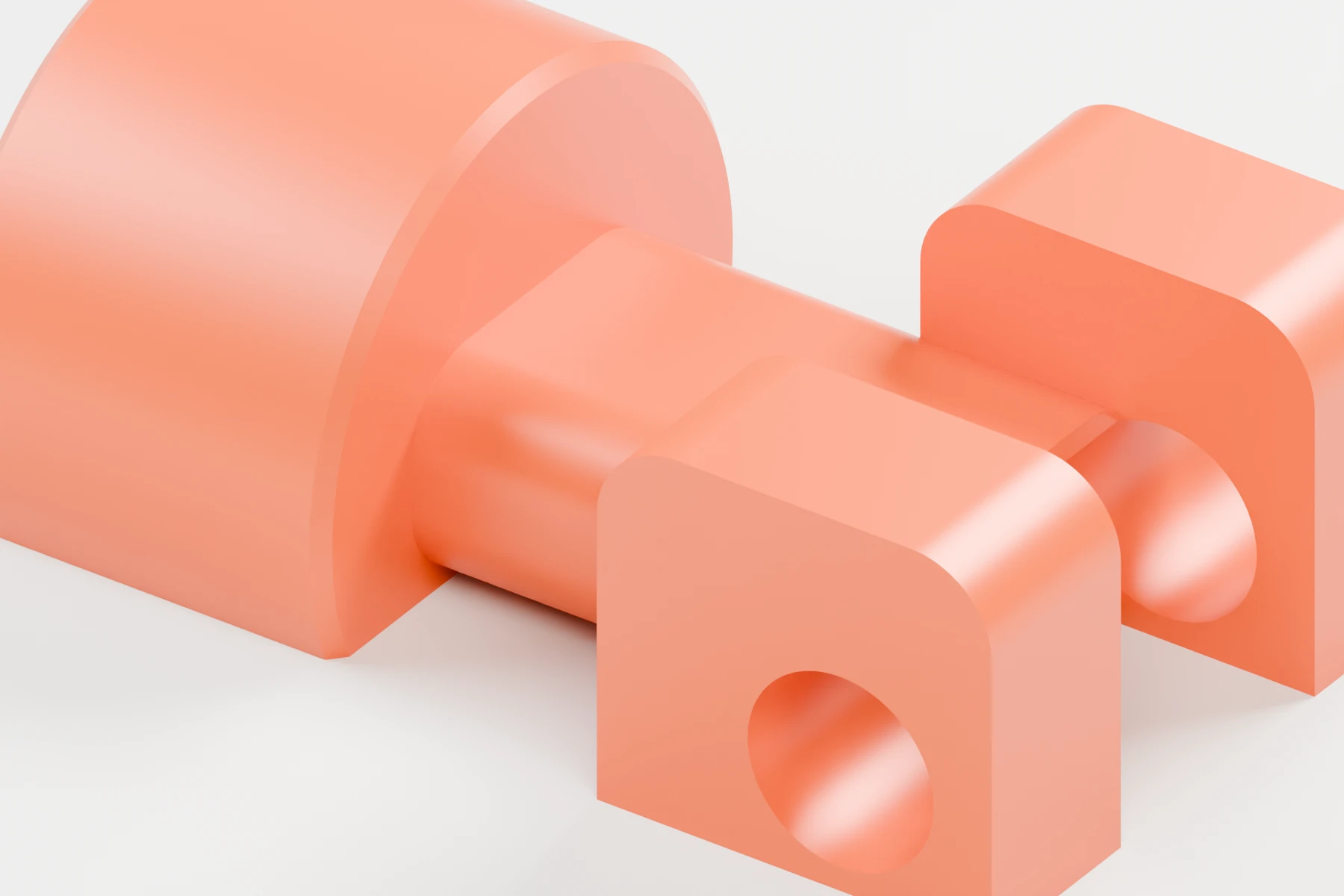

La solució proposada és una forquilla de C45 mecanitzada des de material massís. El cos cilíndric posterior rep la tija i les dues orelles frontals abracen l’ull de l’articulació. La ruta es defineix al voltant d’aquestes superfícies perquè pugui orientar unitats posteriors.
Criteris de disseny
Capacitat adaptada
Una ruta de mecanitzat des de material massís adequada per a una reposició curta.
Acabat segons la funció
Rosca, forats i cares interiors es protegeixen abans de pintar l’exterior.
La unió es decideix en tres superfícies

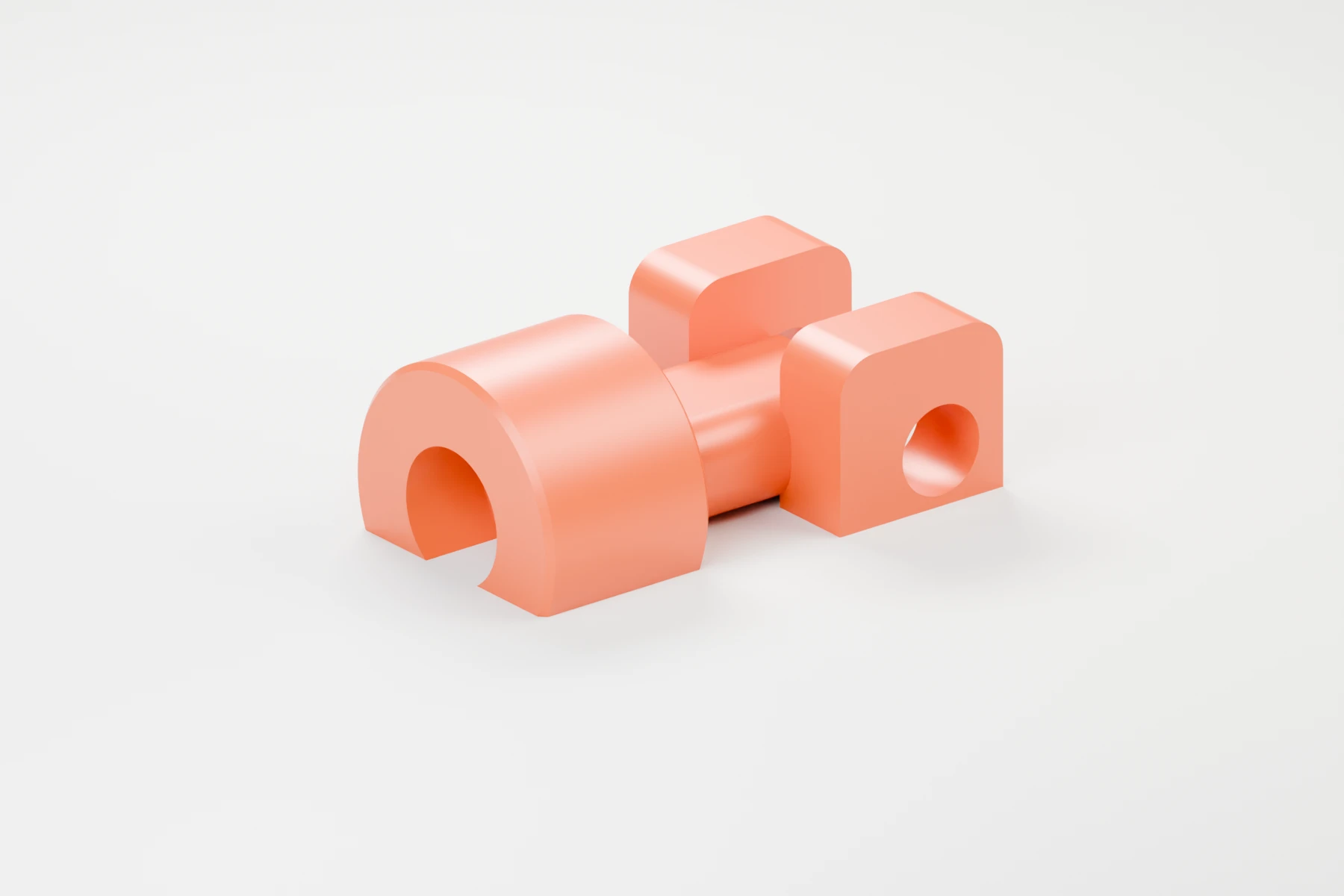

La rosca femella cega segueix l’eix del cos posterior. Al davant, les dues orelles deixen pas a l’ull de la màquina i els seus forats comparteixen l’eix del passador. La peça surt d’un sol cos, amb l’articulació i la unió roscada definides en el mateix plànol.
El mecanitzat parteix de l’eix posterior i de les cares de referència. Després es buida la separació entre orelles i es treballen els dos forats amb una mateixa referència. Aquest ordre ajuda a controlar l’alineació del passador en la sèrie curta.
Acabar el cos sense cobrir l’encaix
La pintura en pols taronja cobreix l’exterior de la forquilla. La rosca, els forats del passador i les cares interiors de contacte es protegeixen abans de pintar. L’emmascarament forma part de la definició de la peça, perquè aquestes superfícies han de quedar disponibles per al muntatge.
Una ruta possible agrupa preparació del material, mecanitzat, control intermedi, emmascarament i pintura. La comprovació final revisa el pas entre orelles, l’alineació dels forats i els límits del recobriment. Les mateixes referències poden guiar les operacions de la reposició.
Integració a la màquina

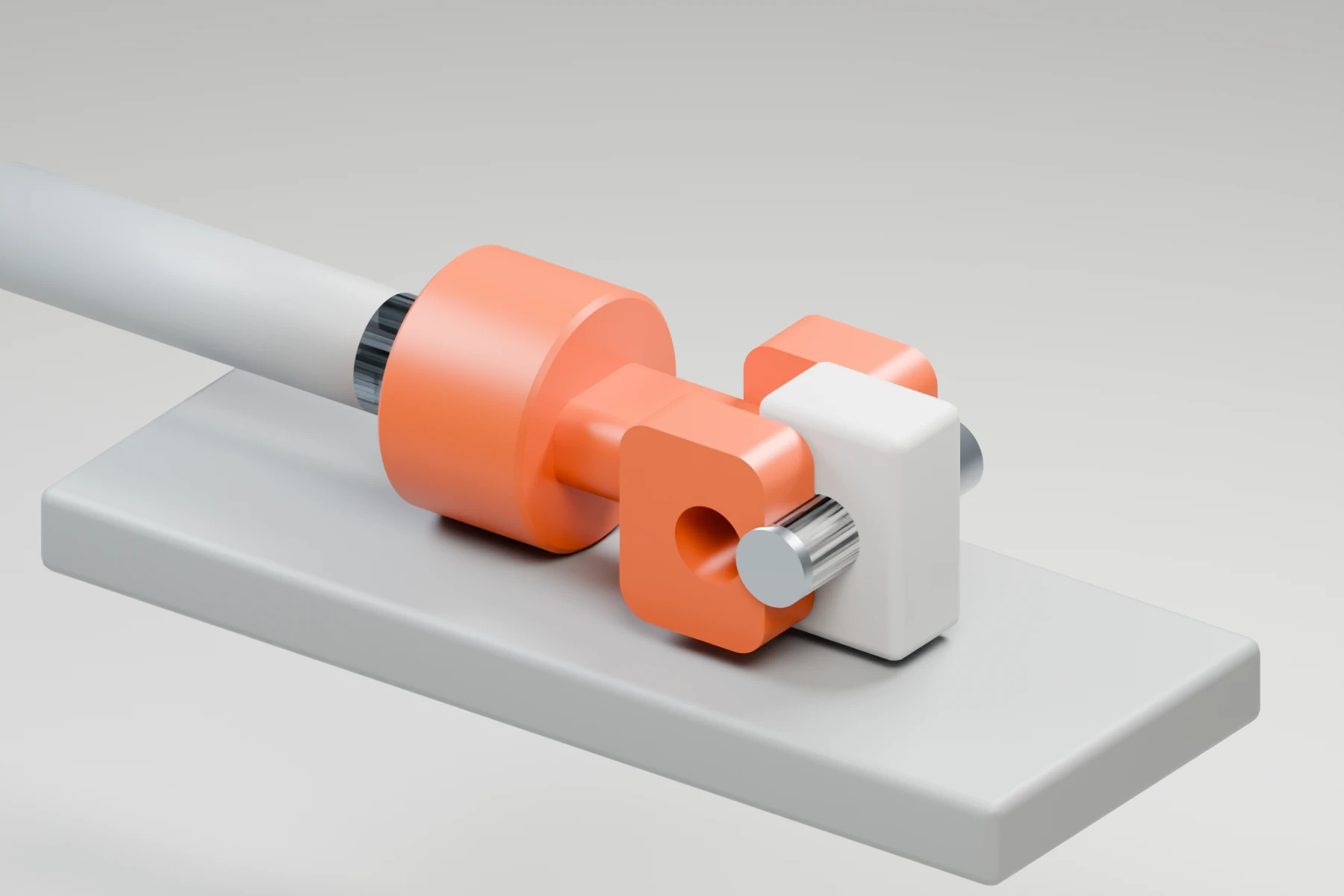

La forquilla s’uneix a l’extrem roscat de la tija. Les orelles abracen l’ull del mecanisme i el passador travessa els tres elements alineats. Cada superfície mecanitzada participa en una unió concreta.
Aplicació
La rosca, el pas frontal i l’eix del passador governen el mecanitzat; la pintura completa la peça sense ocupar aquests encaixos.
