Bloc distribuïdor de buit
Aquest exemple explora com concentrar les connexions de buit en una peça compacta, amb operacions accessibles.
En aquest exemple, un capçal de manipulació de caixes té poc espai per alimentar quatre ventoses. Les derivacions dels tubs ocupen una zona que també es necessita per al muntatge.
La ruta proposada parteix d’un bloc distribuïdor a mida. El cos d’alumini reuneix les connexions i situa cada sortida segons el recorregut dels tubs.
Criteris de disseny
Fabricació més senzilla
Conductes rectes i operacions accessibles amb eines habituals.
Cost optimitzat
Material de partida i acabats ajustats a la funció de la peça.
Una geometria que facilita el mecanitzat

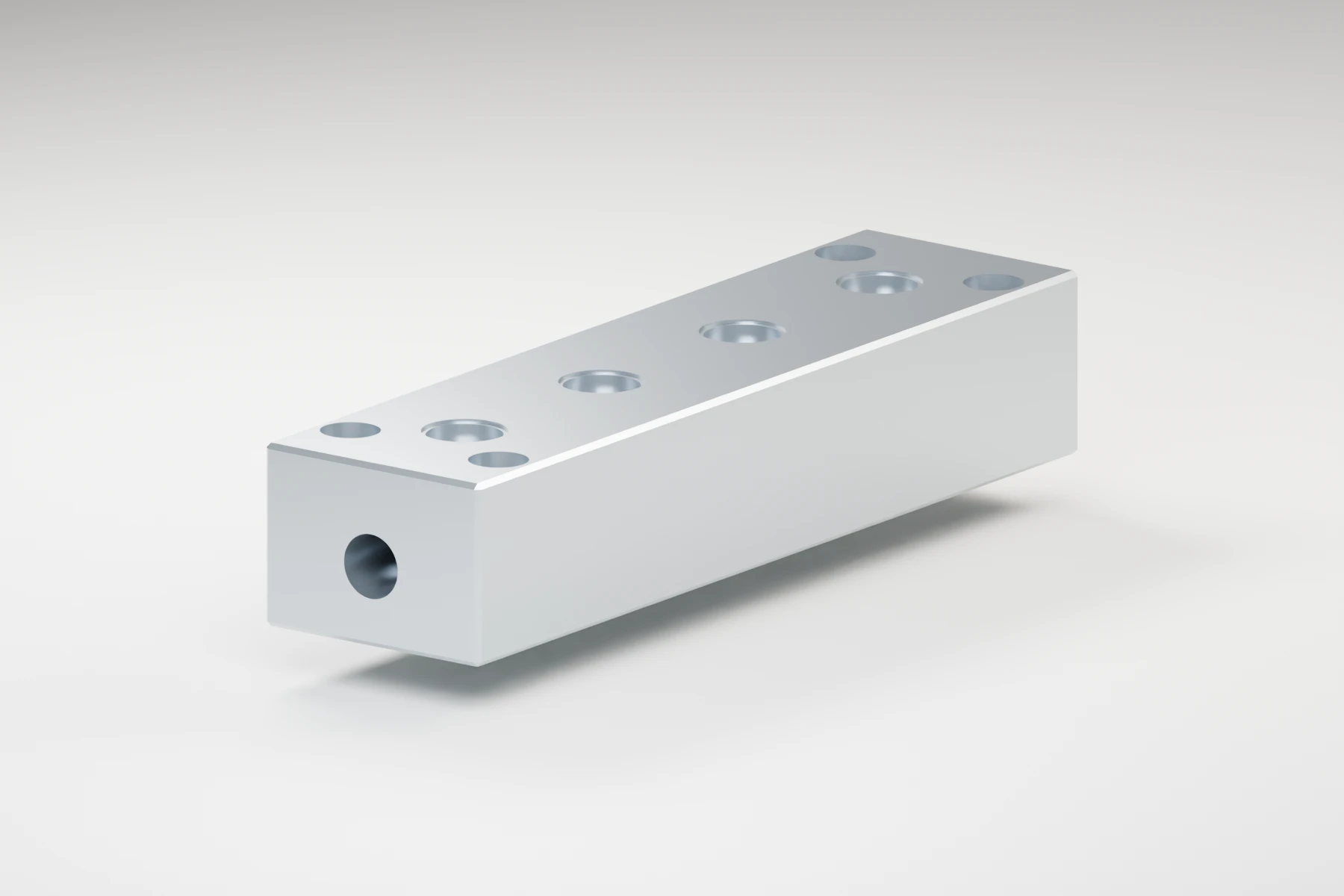

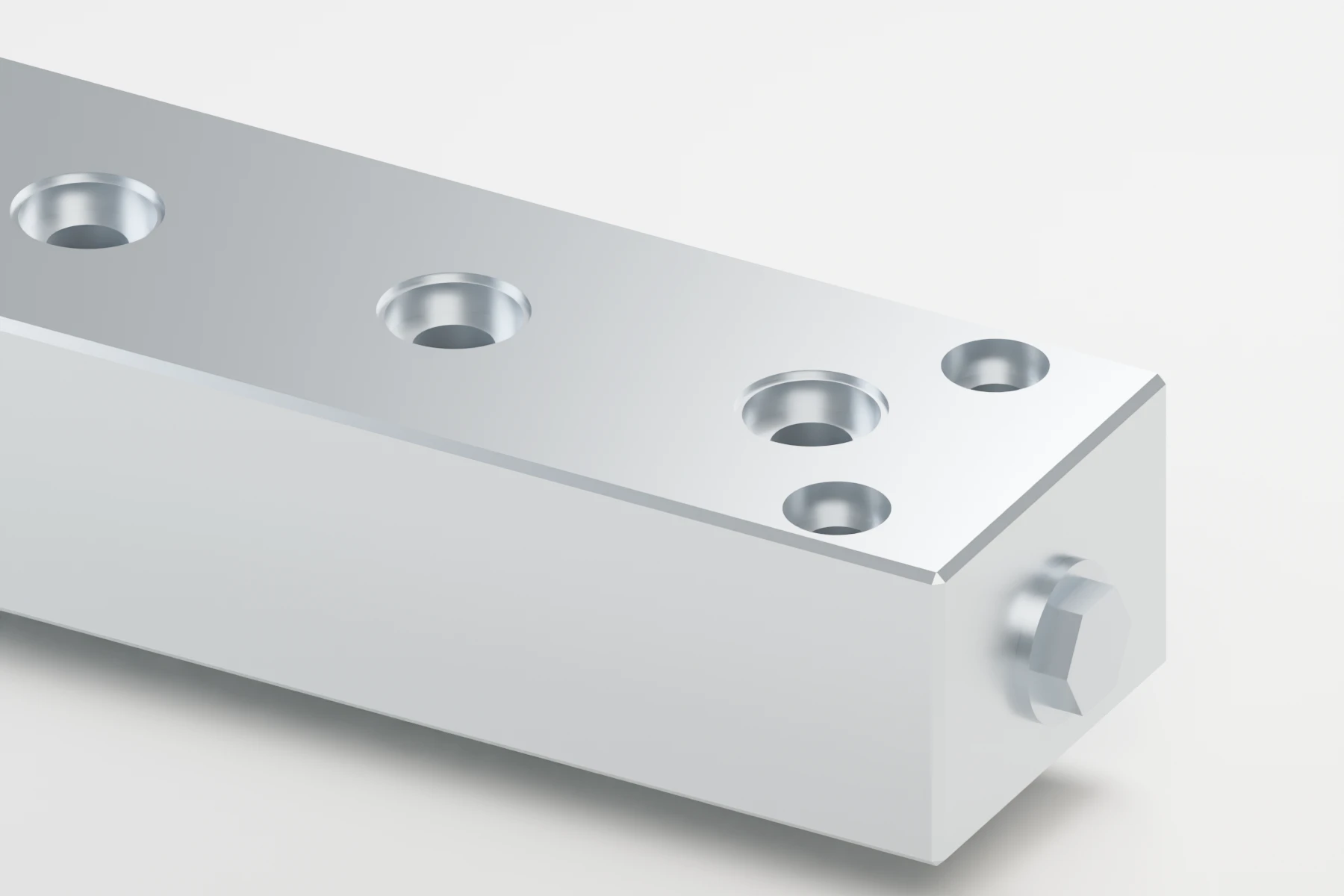

El cos parteix d’un bloc rectangular. Una perforació longitudinal comunica amb les quatre sortides i amb l’entrada de buit. Un tap segella l’accés utilitzat per mecanitzar la galeria; els forats de fixació queden separats dels conductes.
Aquest traçat permet treballar amb perforacions rectes i eines habituals. La revisió del disseny se centra en l’accessibilitat de les operacions i en l’espai necessari per cargolar els racords.
Ajustar el cost des de la definició
La ruta combina preparació del material, fresat de les cares, perforació i roscatge. Els xamfrans faciliten la manipulació i el muntatge. L’acabat es defineix segons l’entorn de treball.
Per a aquesta proposta, el criteri de cost es concreta en decisions de disseny: una secció de partida adequada, accessos senzills i connexions comercials. El control dimensional i la comprovació d’estanquitat es poden incloure entre els requisits del subministrament.
Integració a la màquina

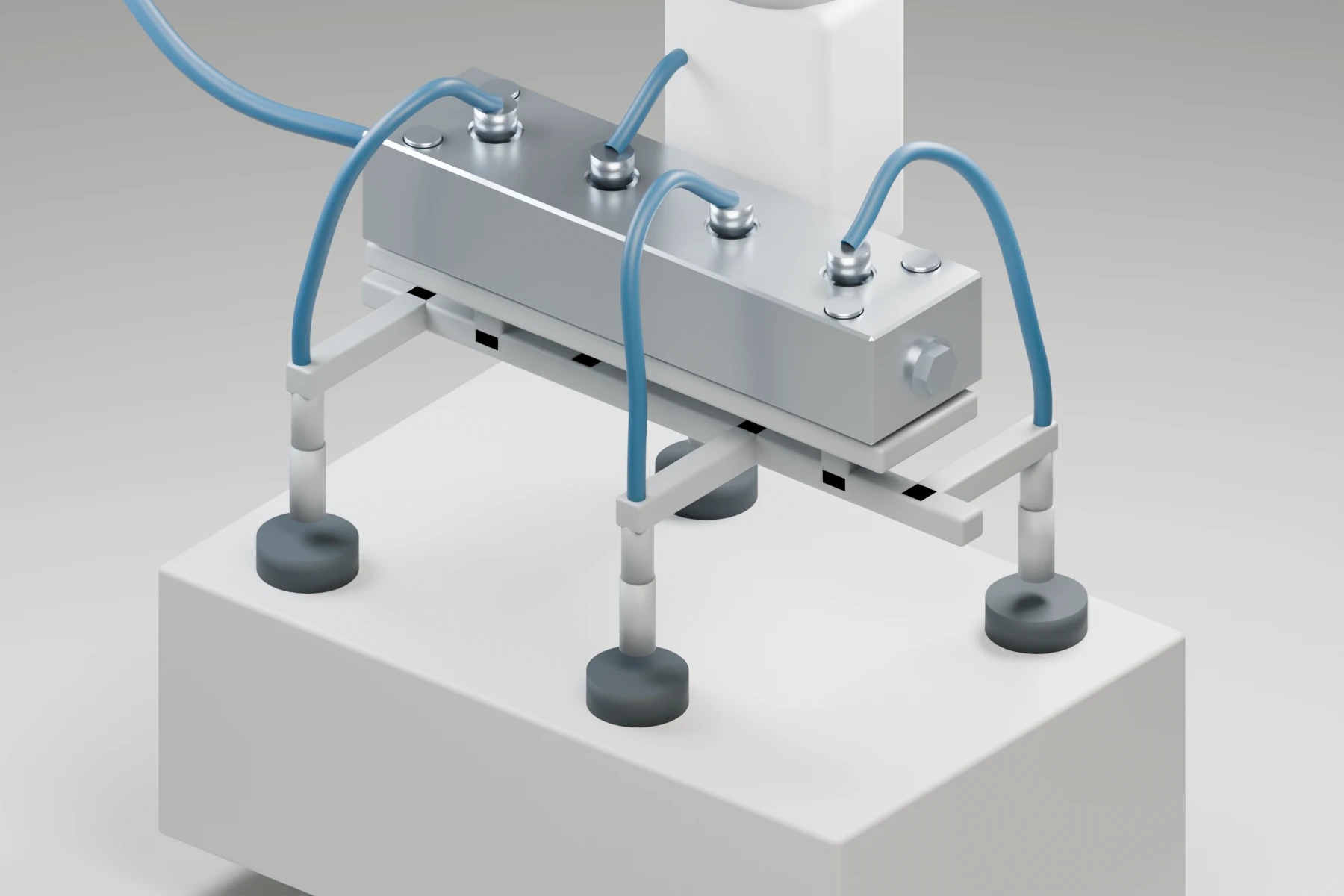

El distribuïdor queda fixat al capçal. Els tubs connecten les sortides amb les ventoses i deixen visible el recorregut del buit. El tractament gris del context permet identificar la peça i entendre la seva funció.
Aplicació
La definició de les connexions i dels accessos de fabricació permet concretar la ruta, el cost i el control de la peça.
