Connexió de coure a mida
Una pletina en Z pot connectar dos terminals a diferent alçada dins d’un armari de potència.
Aquest exemple situa dos terminals a diferents alçades dins d’un armari d’equipament de potència. Les superfícies de connexió són paral·leles, però la distància entre elles descarta una pletina plana. També cal reservar espai als components del voltant.
La solució proposada és una connexió de CuETP plegada en Z. La posició dels forats es defineix a partir dels dos terminals i el tram central salva el desnivell. La secció i les distàncies lliures queden com a decisions de l’enginyeria de l’equip.
Criteris de disseny
Preparació per al muntatge
Forats i zones de contacte es comproven amb la pletina ja plegada.
Processos coordinats
El plegat precedeix l’estanyat selectiu de les superfícies terminals.
Portar els forats fins a cada terminal

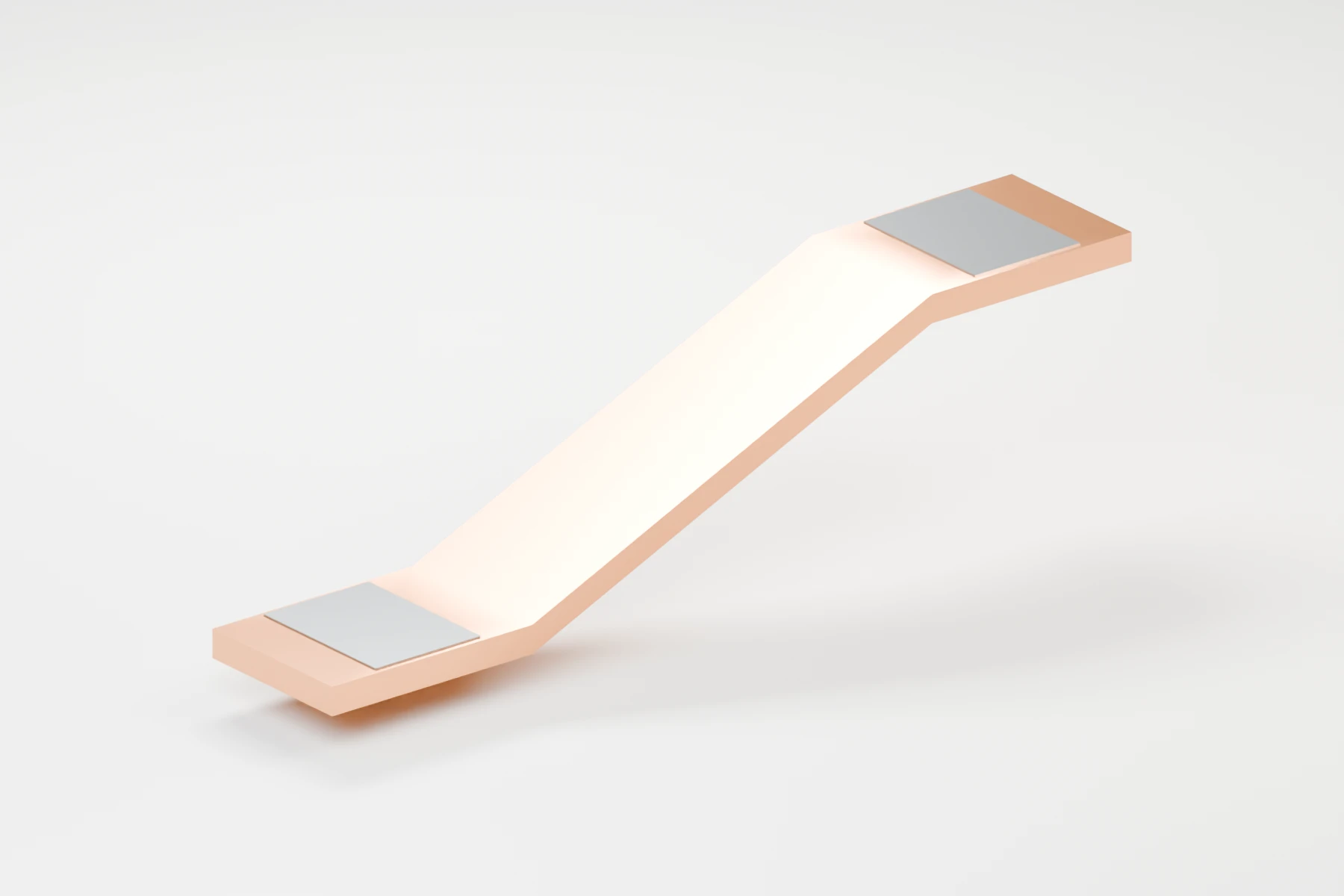

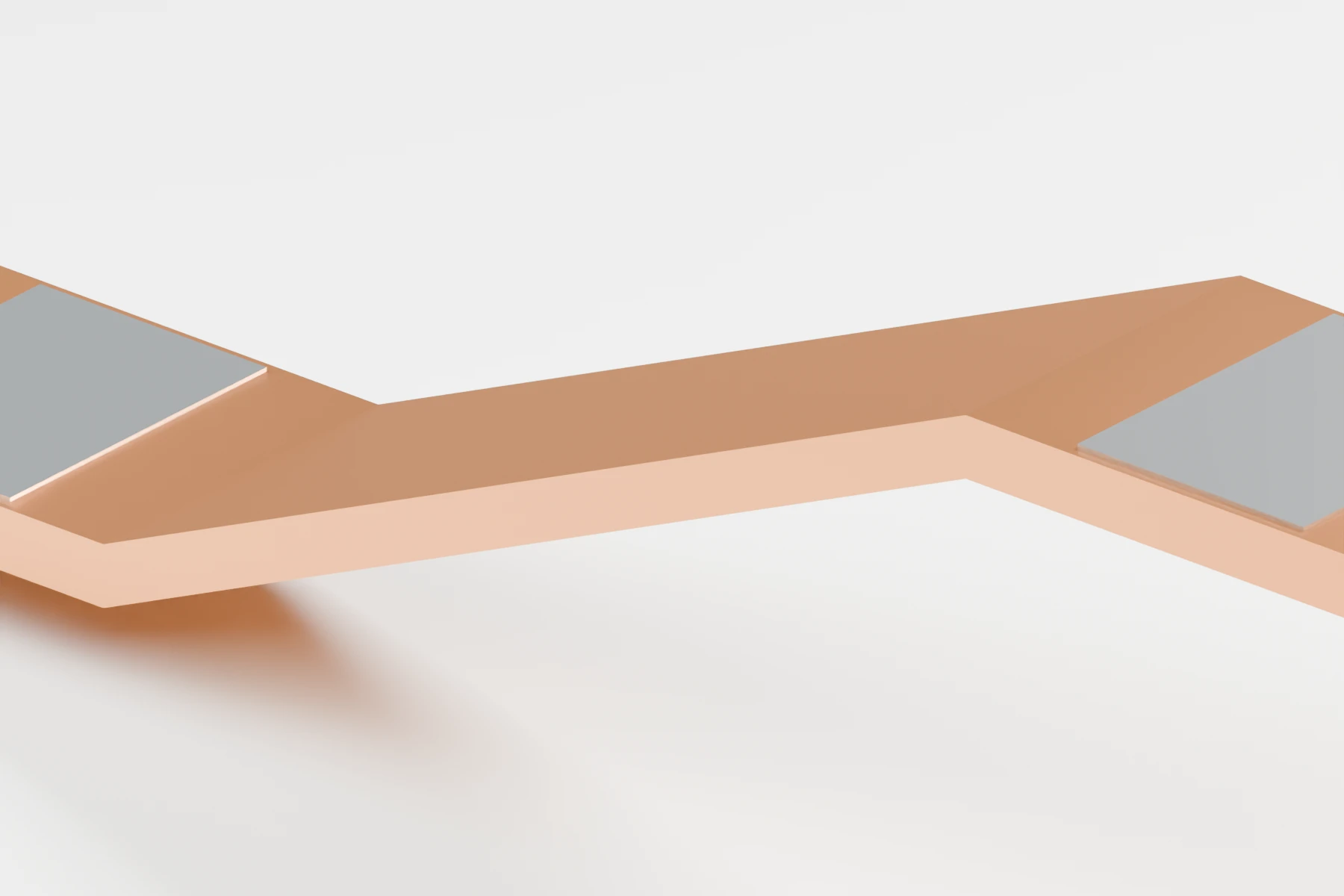

Dos plecs oposats deixen els extrems en plans paral·lels i un tram inclinat entre ells. Cada extrem porta un forat de fixació i una zona de contacte estanyada de to argentat. La resta de la peça manté el coure natural visible.
Els forats es relacionen amb les superfícies de contacte en l’estat plegat, perquè els plecs modifiquen la distància entre terminals. La posició es pot revisar amb l’envolupant disponible a l’armari. El dibuix reuneix geometria de fabricació i referències de muntatge.
Acabat local, control del conjunt
Una ruta possible comença pel tall de la pletina, la perforació i el repàs de cantells. Després es formen els dos plecs i es comprova la posició dels extrems. Amb la forma resolta, les àrees terminals es preparen i s’estanyen selectivament amb emmascarament.
El control final d’aquesta ruta revisa la planaritat de les zones de contacte, la posició relativa dels forats i el límit entre l’estanyat i el coure vist. Les tres comprovacions responen al muntatge: cada extrem ha de trobar el seu terminal i conservar una superfície de contacte definida.
Integració a la màquina

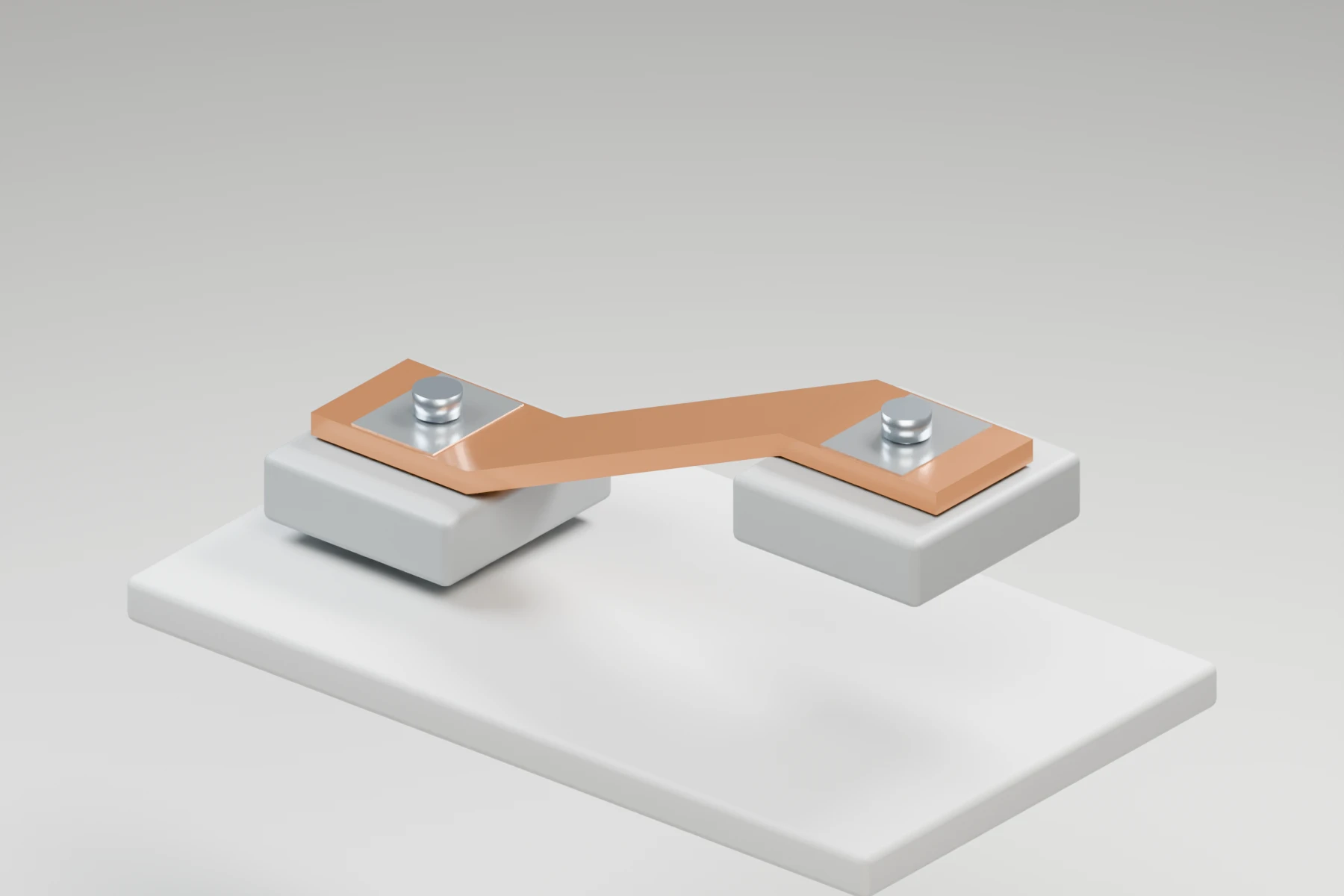

Dins l’armari, els dos extrems plans recolzen sobre terminals a diferent alçada i es fixen pels forats. El tram central uneix els plans de contacte i deixa visible el recorregut de la peça.
Aplicació
Forats, plecs i estanyat local es poden coordinar a partir de les dues unions que la pletina ha de resoldre.
