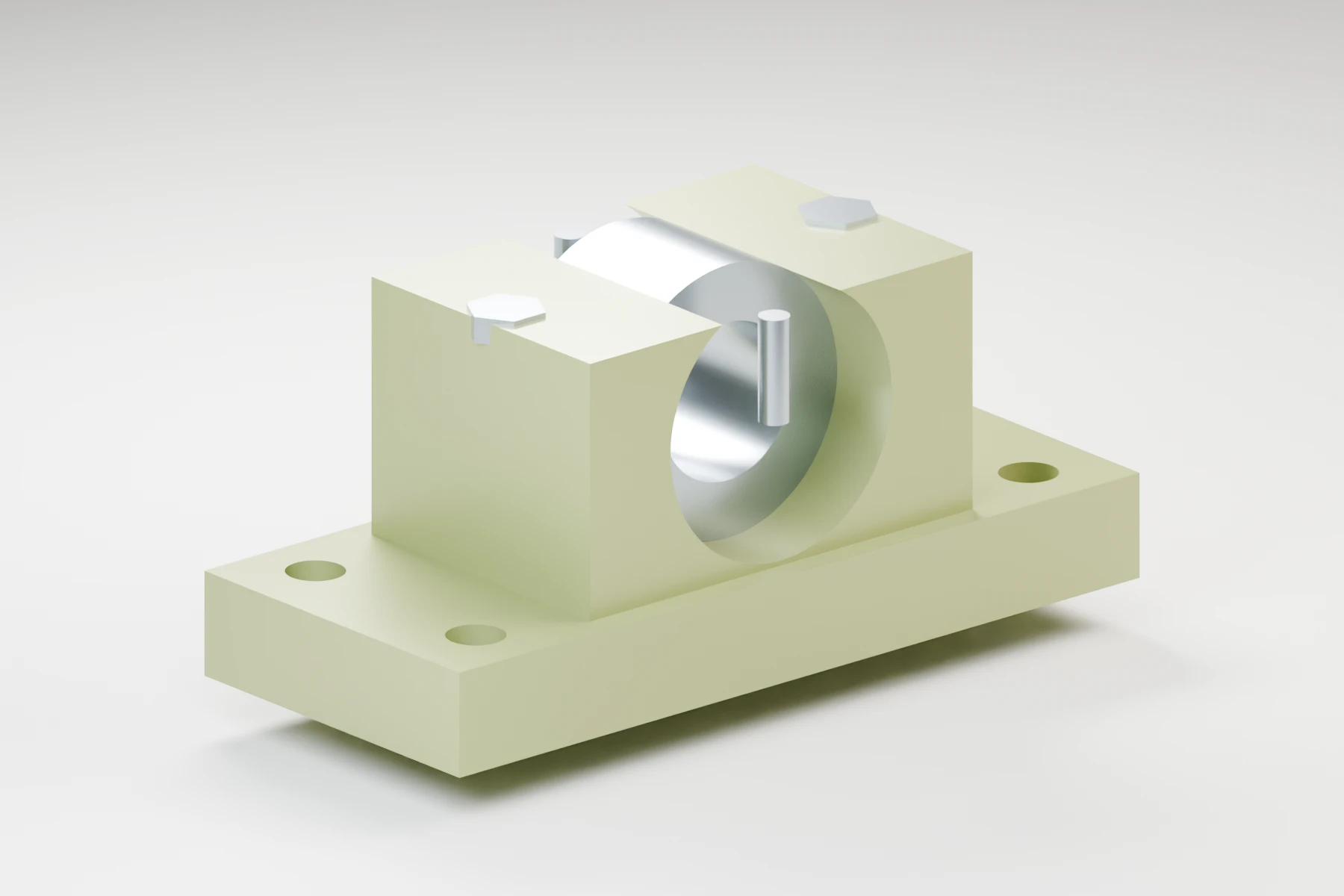

Portarodament partit
La tapa desmuntable deixa el seient a l’abast del manteniment; la base conserva les referències de muntatge.
Aquest exemple considera la reposició d’un suport de corró en una línia on el bastidor i la transmissió deixen poc accés. La intervenció requereix alliberar l’eix i tornar a situar el suport sobre els forats existents.
La proposta és un portarodament partit d’acer S355: una base amb peus mecanitzats i un cos inferior que rep una tapa cargolada. El rodament és un component independent, seleccionat segons el conjunt real de l’eix.
Criteris de disseny
Manteniment accessible
La tapa cargolada obre el suport per inspeccionar el seient i planificar el desmuntatge de l’eix.
Compatibilitat de reposició
Peus, patró de forats i alçada de l’eix es defineixen des de la interfície existent.
Obrir el suport des de dalt

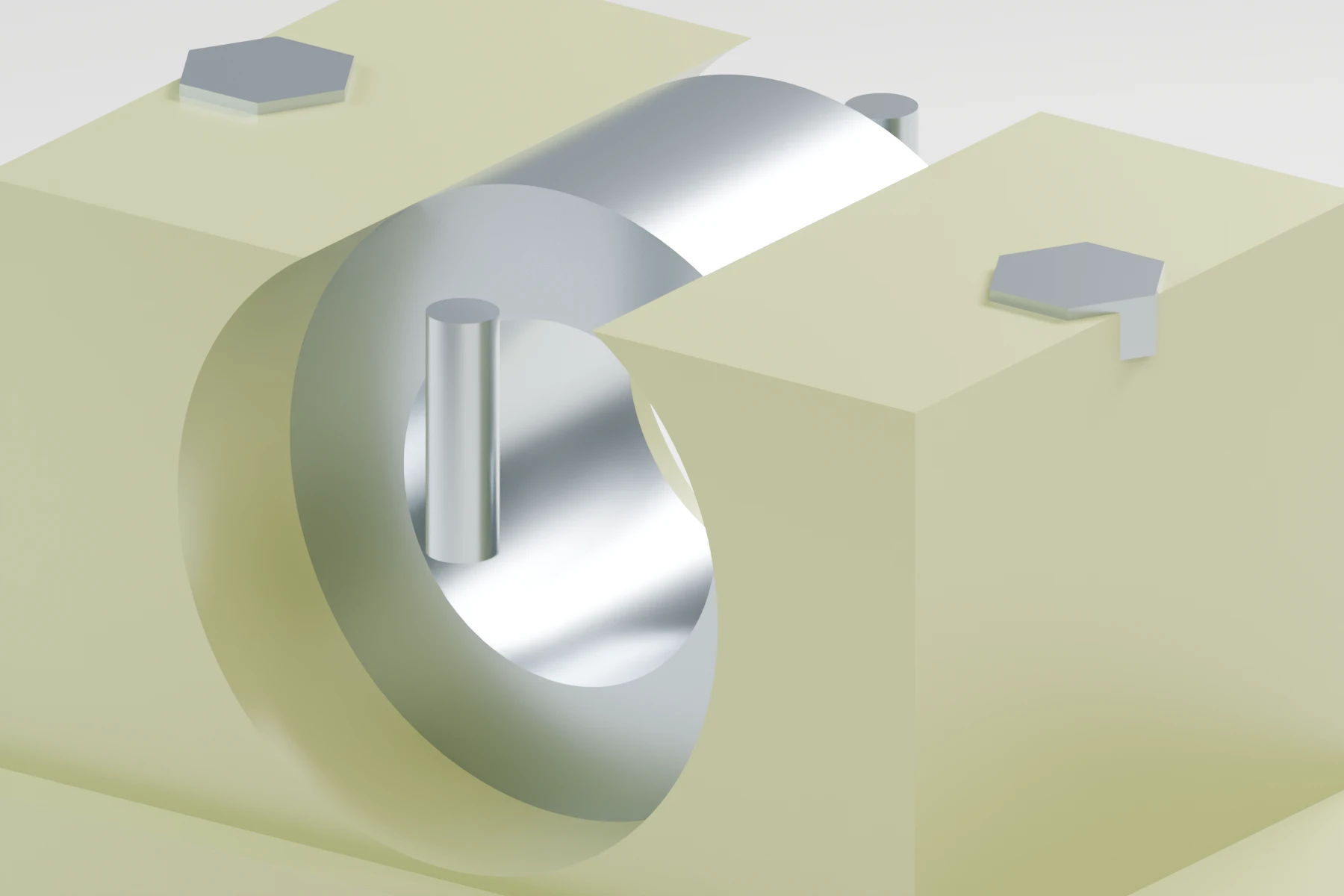

La línia de partició travessa l’eix del seient. Dos cargols situats fora del pas del rodament uneixen la tapa amb el cos inferior; dos passadors en recuperen la posició quan es torna a muntar. Amb la tapa retirada, el personal pot inspeccionar el seient i preparar la retirada del conjunt segons l’accés disponible a l’eix.
Els quatre forats dels peus i l’alçada de l’eix fixen l’encaix de la peça de reposició amb la línia.
Mecanitzar el seient amb la tapa posada
El cos surt d’estoc d’acer mecanitzat. Primer es preparen base, meitats i fixacions; després es munta la tapa amb els seus passadors i cargols. El mandrinatge final del seient es fa amb el conjunt tancat, perquè les dues meitats comparteixin una mateixa referència geomètrica.
La pintura verd oliva cobreix les superfícies exteriors. Les cares de partició i el seient es protegeixen durant l’acabat i queden metàl·lics. El control final revisa la geometria del conjunt muntat i l’accés real a cada fixació.
Integració a la màquina

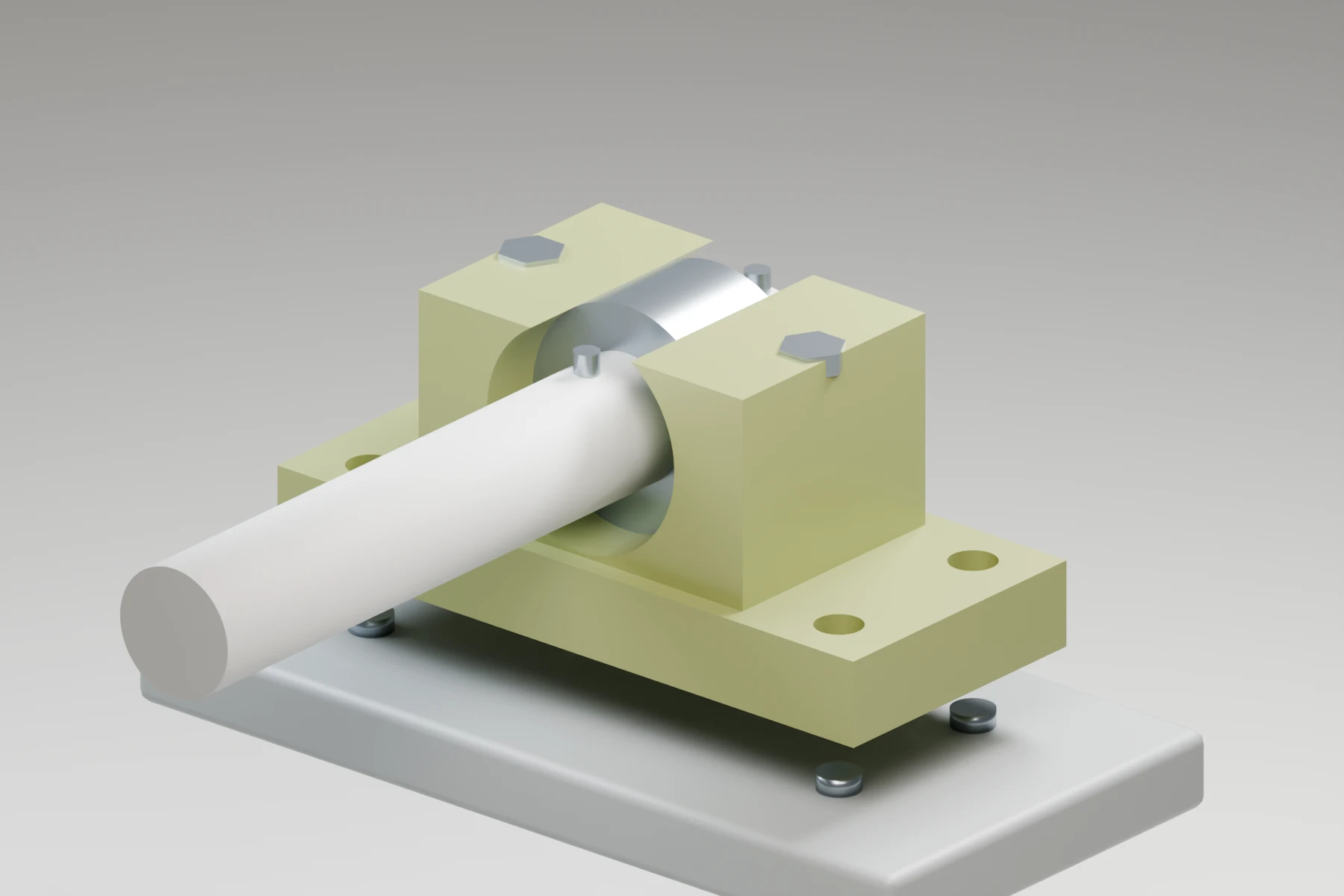

Els peus es cargolen al bastidor gris. L’eix del corró travessa un rodament independent dins del suport; els cargols de la tapa són accessibles des de dalt. El context diferencia el component comercial de la peça fabricada.
Aplicació
La reposició es concreta quan el suport nou recull les mesures de la màquina i el procediment de manteniment previst.
