Corró tractor recobert
El diàmetre de treball, els eixos nus i la transmissió es defineixen abans d’aplicar el recobriment vermell.
Aquest exemple considera la reposició d’un corró tractor recobert, conservant els rodaments i la transmissió d’una cinta. La banda abraça el corró al punt d’accionament; superfície de contacte, suports i roda dentada comparteixen l’eix.

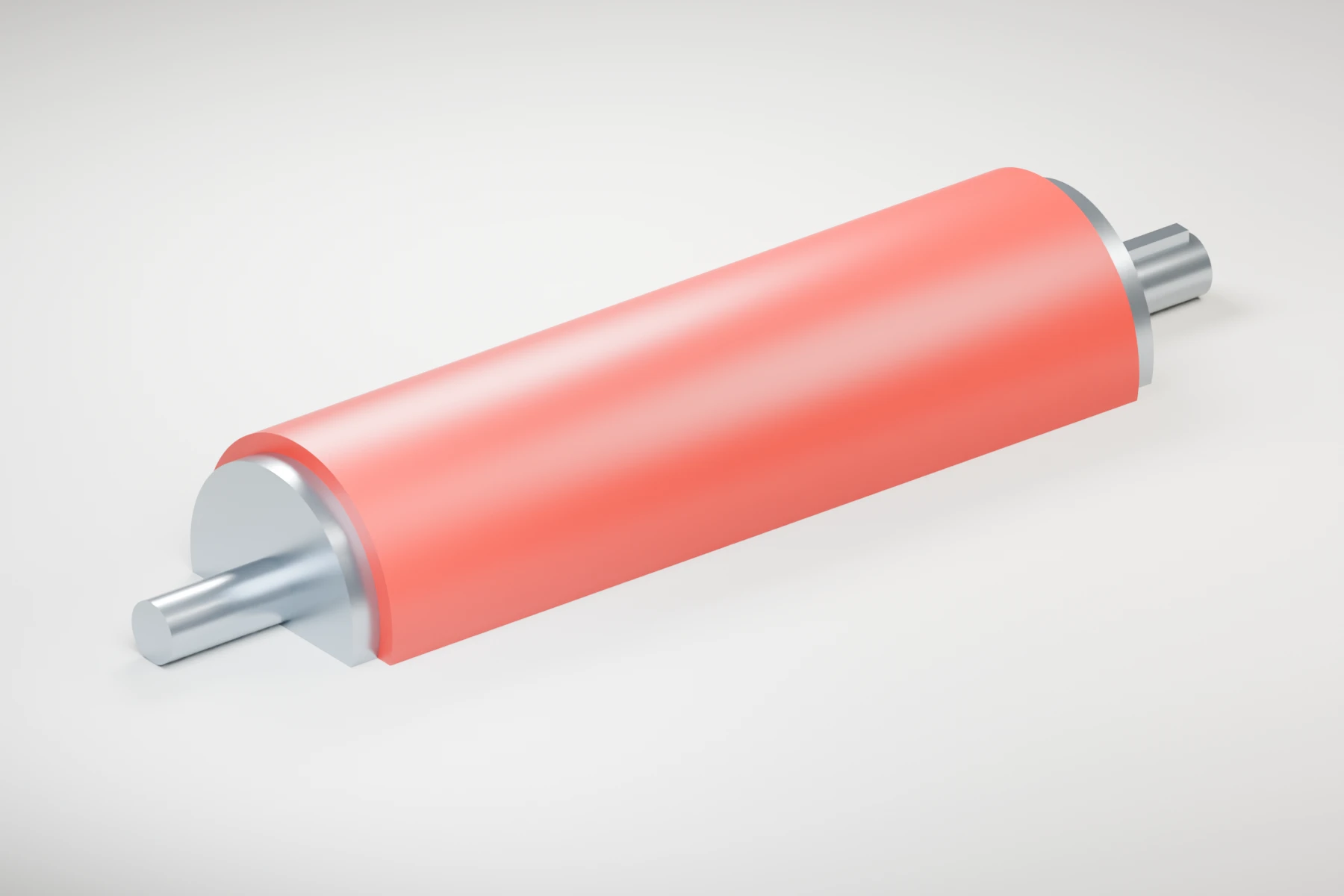

La proposta combina un cos tubular d’acer, tapes soldades i un eix passant. El cilindre rep un recobriment de poliuretà vermell; els extrems de l’eix mantenen l’acer mecanitzat per encaixar als rodaments i connectar la transmissió.
Criteris de disseny
Material ajustat a la funció
El tub buit suporta el recobriment; colls i connexió de l’accionament conserven l’acer mecanitzat.
Possibilitat de recondicionament
La inspecció de soldadures, eix i geometria determina si el nucli admet un nou recobriment.
Reservar acer on treballa el conjunt
El cos tubular concentra l’acer a la paret cilíndrica i a les tapes. Aquestes tanquen els extrems i vinculen el tub amb l’eix passant. Una ranura de xaveta en un cap de l’eix prepara la unió amb la roda dentada.
Les zones on seuen els rodaments queden fora del poliuretà. Aquesta frontera es pot llegir al dibuix i a la peça: el recobriment defineix el diàmetre de contacte amb la banda, mentre que l’acer mecanitzat defineix les interfícies de suport i d’accionament.
Acabar la geometria després de soldar
Es tallen el tub i les tapes. Les soldadures uneixen tub, tapes i eix; després es mecanitzen les referències de gir i els colls. El proveïdor tria el compost i la duresa segons la banda i el servei, prepara el cilindre, adhereix el poliuretà i n’acaba el diàmetre.
Si cal renovar la superfície en una intervenció futura, el nucli es pot valorar per a un nou recobriment després d’inspeccionar soldadures, eix i geometria. L’estat del metall determina si aquesta recuperació té sentit.
Integració a la màquina
Els colls nus giren en dos rodaments fixats al bastidor gris. Una roda dentada amb xaveta rep el moviment de la cadena. La banda envolta el tram vermell i continua cap als altres rodets.
Aplicació
La banda, el servei i les interfícies de l’eix orienten l’elecció del poliuretà i la definició del corró.
